使用A4988驱动5线4相步进电机 使用A4988驱动5线4相步进电机


[ | by ]

自用,记录一下,免得忘.


没办法,自己动手丰衣足食!

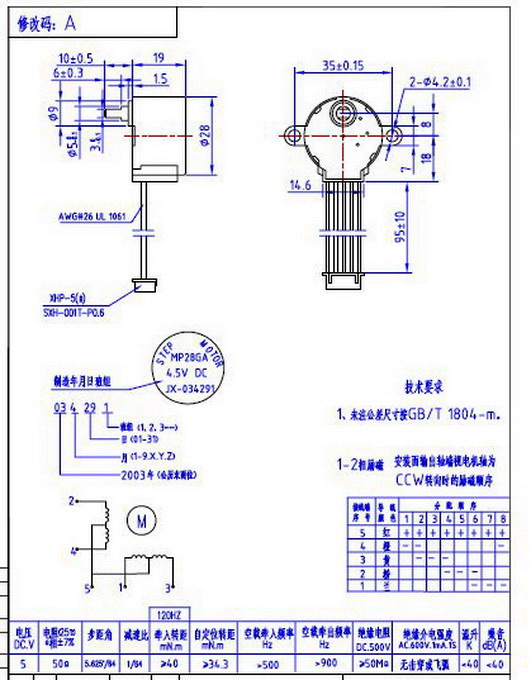

电机的那个说明书是这个(还很不清楚):

http://www.m5home.com/blog//uploadfiles/28byj-48_22243.jpg


A4988驱动的话,由于中间那根公共线(5脚红)的原因,只能用整步驱动,不然AB相会有短路.

接线方式(以我手里这个电机为准):


A4988           28BYJ-48电机
1A                   蓝(1)
1B                   黄(3)
2A                   粉(2)
2B                   橙(4)



但由于是整步驱动,很抖.

实际应用意义不大.

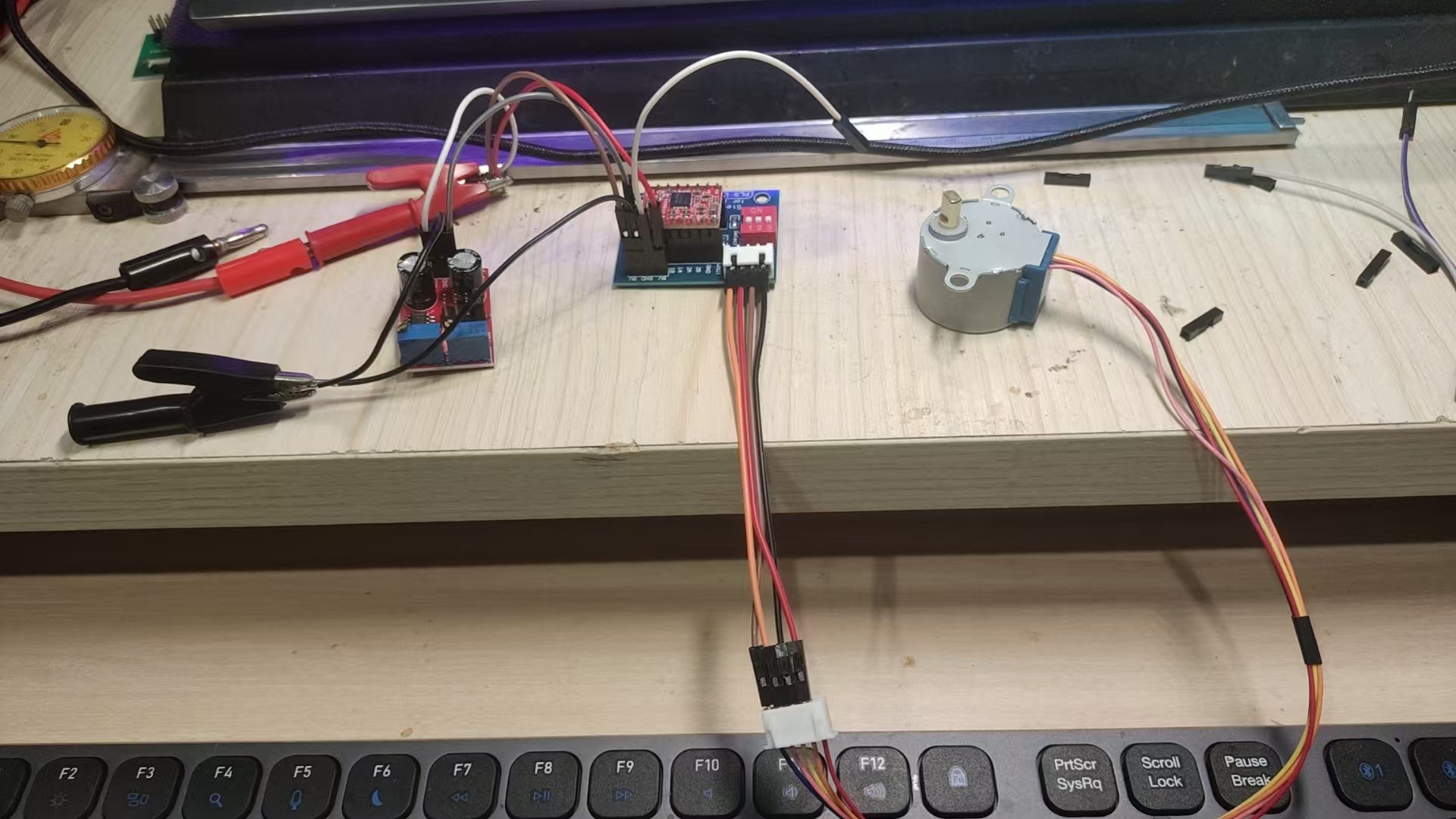

最后上个图:

http://www.m5home.com/blog//uploadfiles/20250116211235_86221.jpg


*****************************2025-01-27补充:

细分设置貌似不影响,可以设置到16细分驱动,仔细想想中线那里虽然短接了,但是也是经过两个绕组的,短路不至于,但应该会让磁场的方向混乱,特别是处于斩波恒流状态时,但,能用即可.
