冤枉CSC5603了,带载没问题! 冤枉CSC5603了,带载没问题!


[ | by ]


先上结论:上次测试时,使用的电感饱和电流是太小了,导致电感与芯片都发热严重,并不是CSC5603的问题!

昨晚才想起这个问题,马上换了1040封装的33uH电感(饱和电流3A),随便扛住5.3V/2.4A没问题!


这个功率下,芯片与电感的发热有点烫手,但是并不厉害.

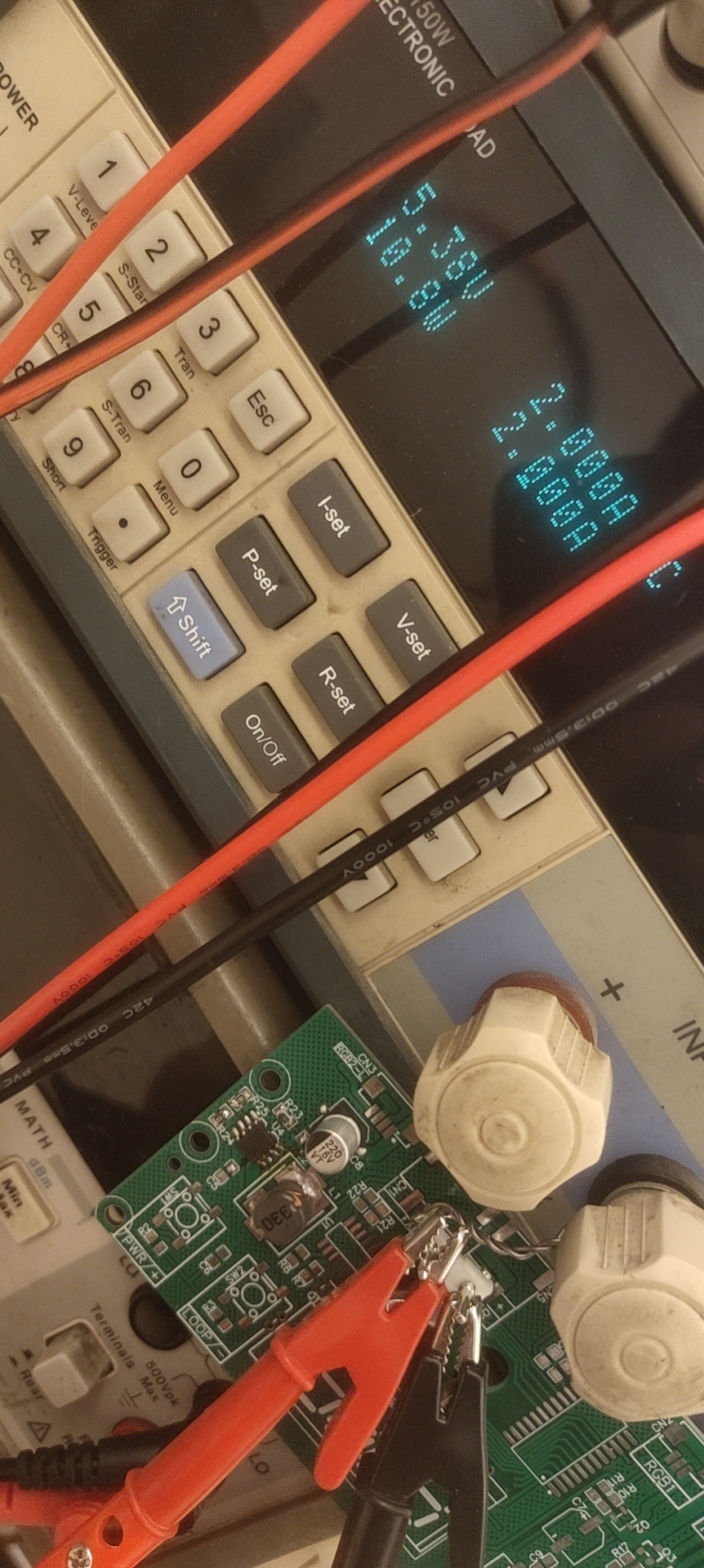

而在2A电流情况下,芯片与电感就仅有一点微热,达不到烫的程度,长期工作的话可靠性应该非常OK:

http://www.m5home.com/blog//uploadfiles/20220423105249_57715.jpg


算了一下效率,(5.38*2.0)/(12.1*1.027) = 86.58%,对于同步整流来说还是低了点,但是仅微热,奇怪了.
