终于把小时候在<<电子报>>里看过的<<小麻雀音箱>>再次做出来了..... 终于把小时候在<<电子报>>里看过的<<小麻雀音箱>>再次做出来了.....


[ | by ]

先上个成品图(末尾有完整solidworks2019图纸,以及CAD图):

http://www.m5home.com/blog//uploadfiles/20220217211803_71708.jpg




主要是自己懒,再加上疫情原因,中途还丢过一次板子,最终这个春节才搞定.

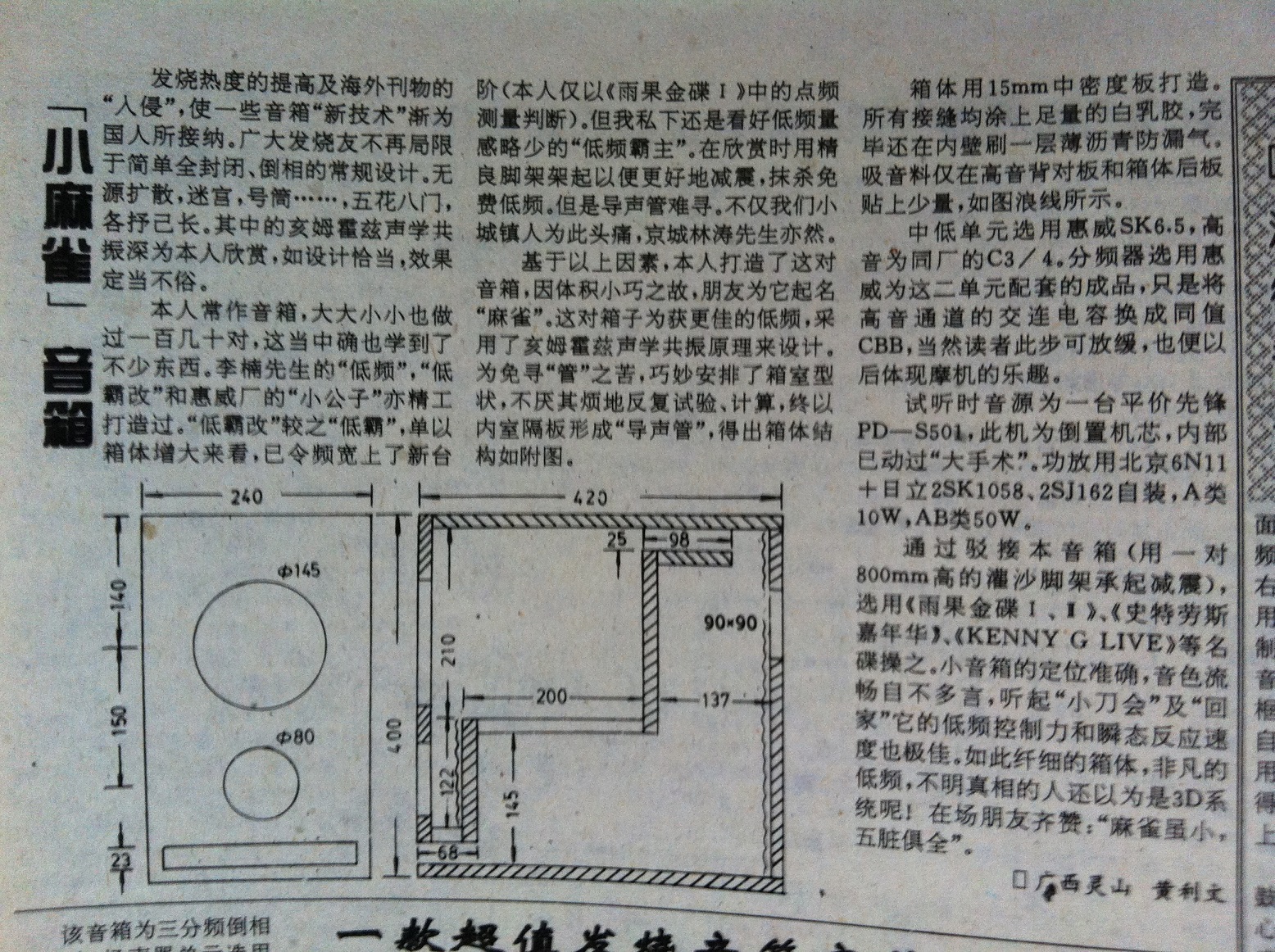

此音箱名为"小麻雀",来源是九几年电子报里的一篇文章,如下图:

http://www.m5home.com/blog//uploadfiles/img_0451_18267.jpg


这音箱我在上学的时候就已经打造过一对了,效果是非常不错的,低音有弹性且干脆不混浊.

不过这么多年过去了,那对音箱也不知道去哪了......


因为现在手里有九几年电子报合订本的人太少了.

最终运气不错,在闲鱼里找到一个人手里要出手电子报合订本,有八几年到2000年后的,挺全,也不贵,三十块一本.

我就和那卖家谈好了,帮我找一找九几年的某个文章,名字就是"小麻雀音箱",然后拍张照片给我就行,我出三十块钱.


不过我拿到图纸后,修改了一点地方,就是把分频器放到了音箱上面一个独立的区域.

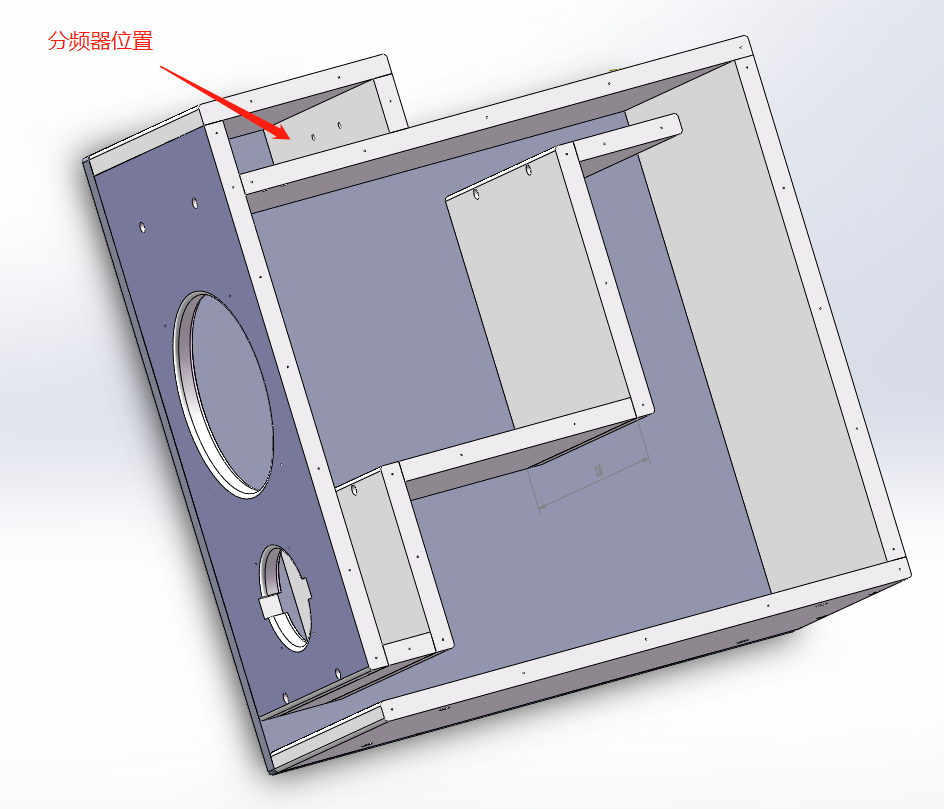

这样的话整个倒相区域里的容积就少了分频器的影响了,具体如下图:

http://www.m5home.com/blog//uploadfiles/20220217215309_85103.png


最终成品还是非常不错的smilie39.png:

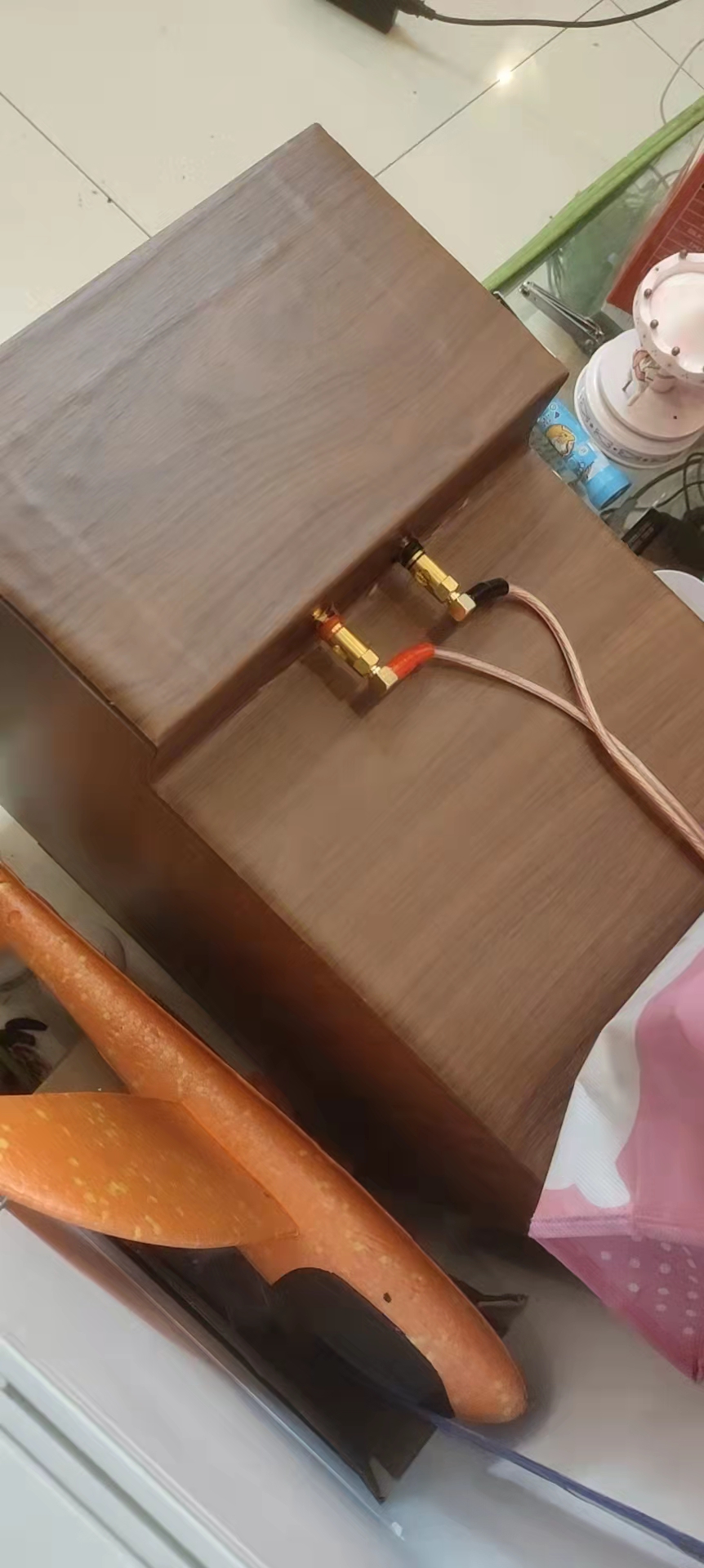

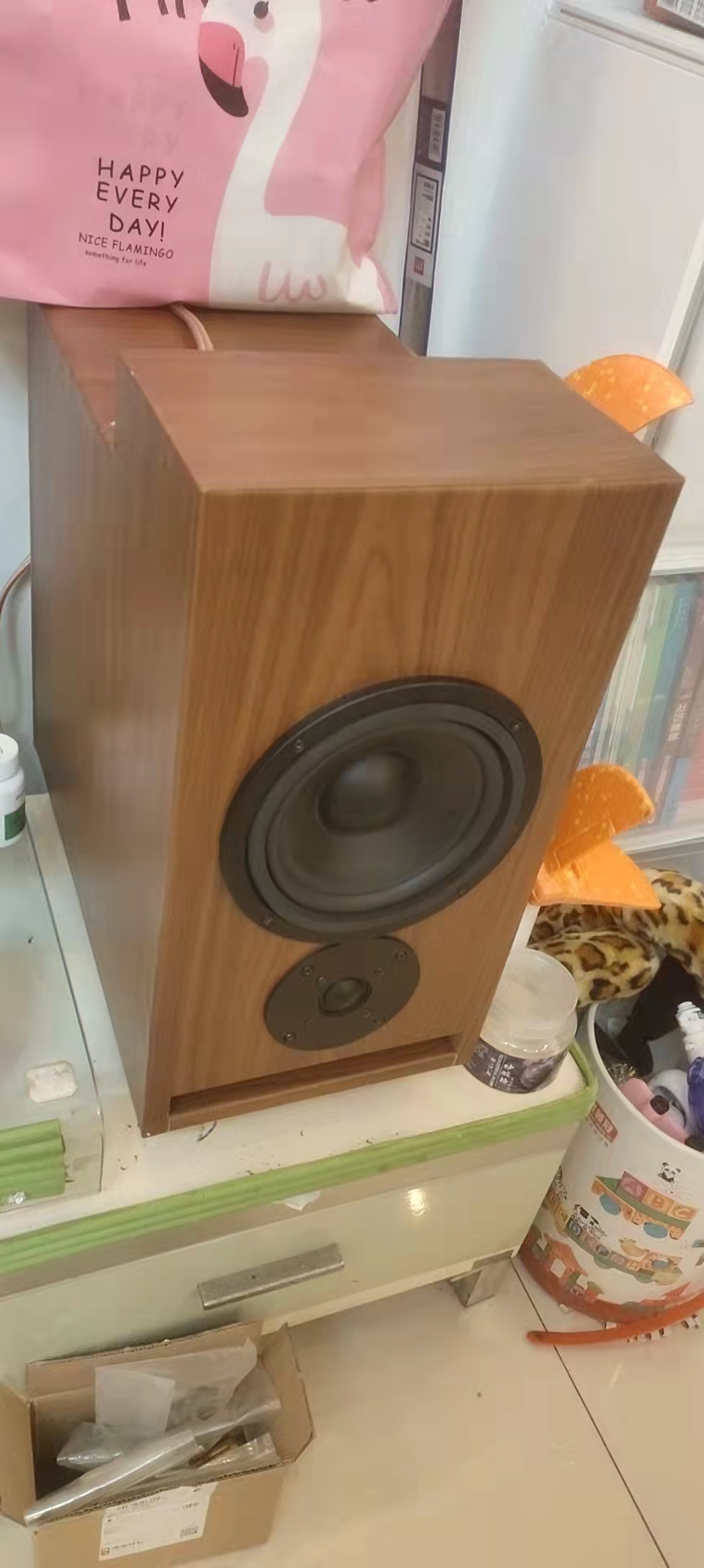

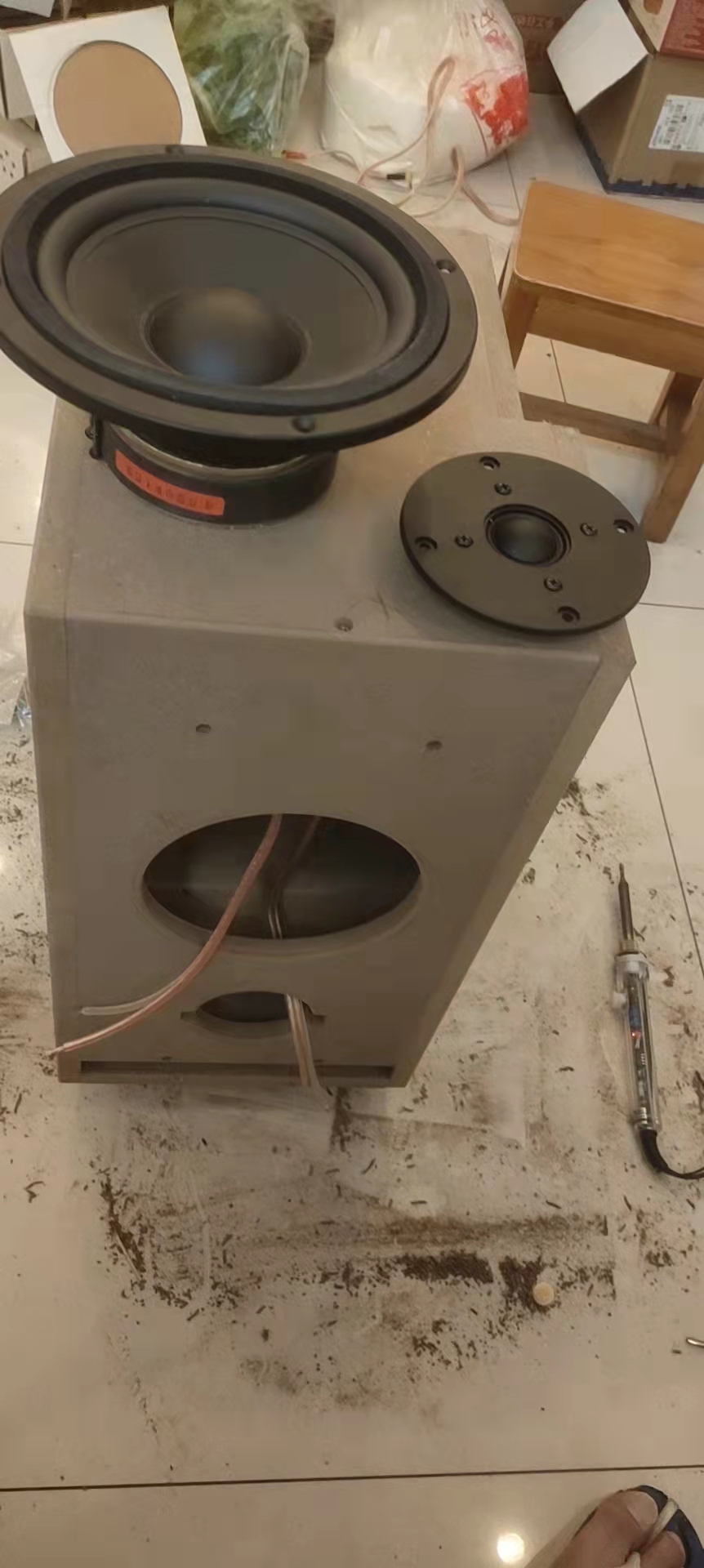

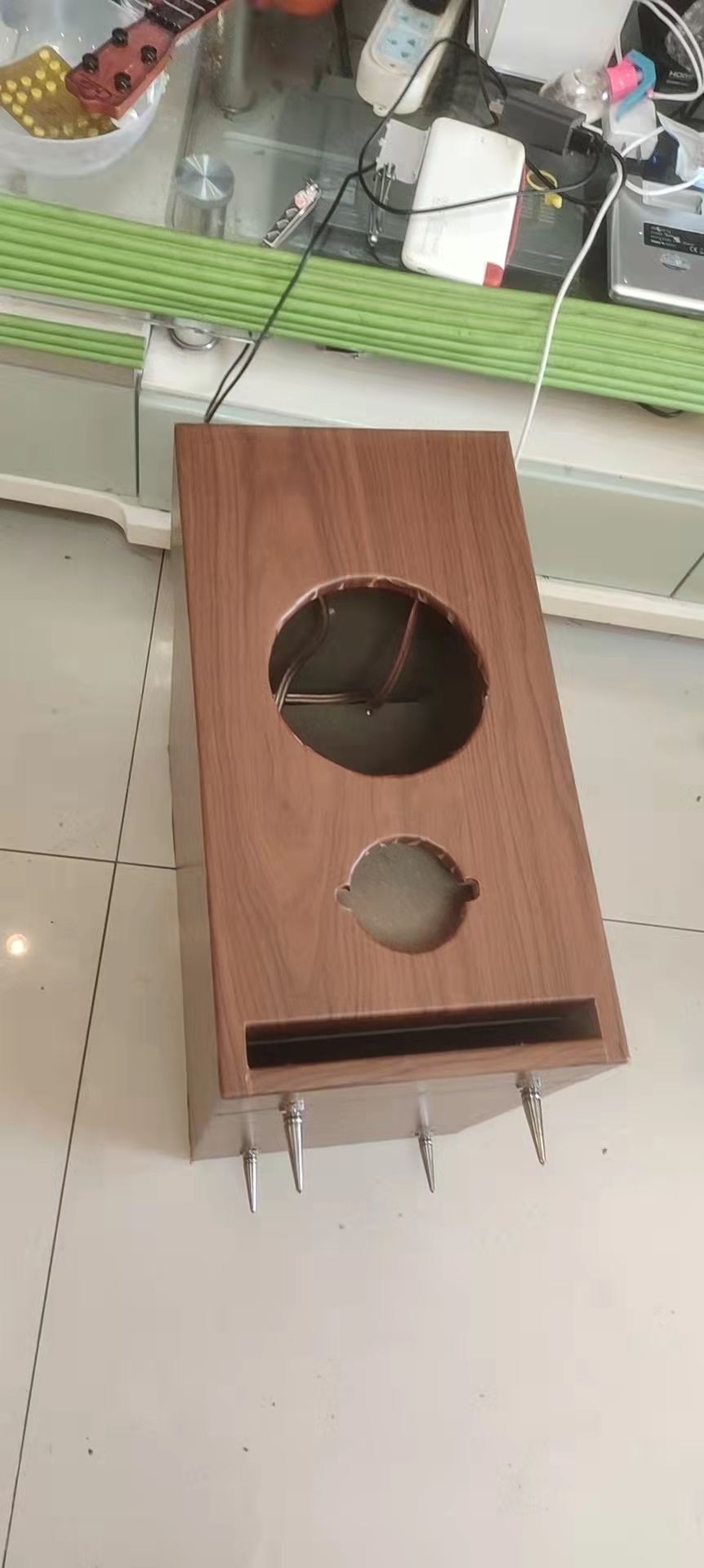

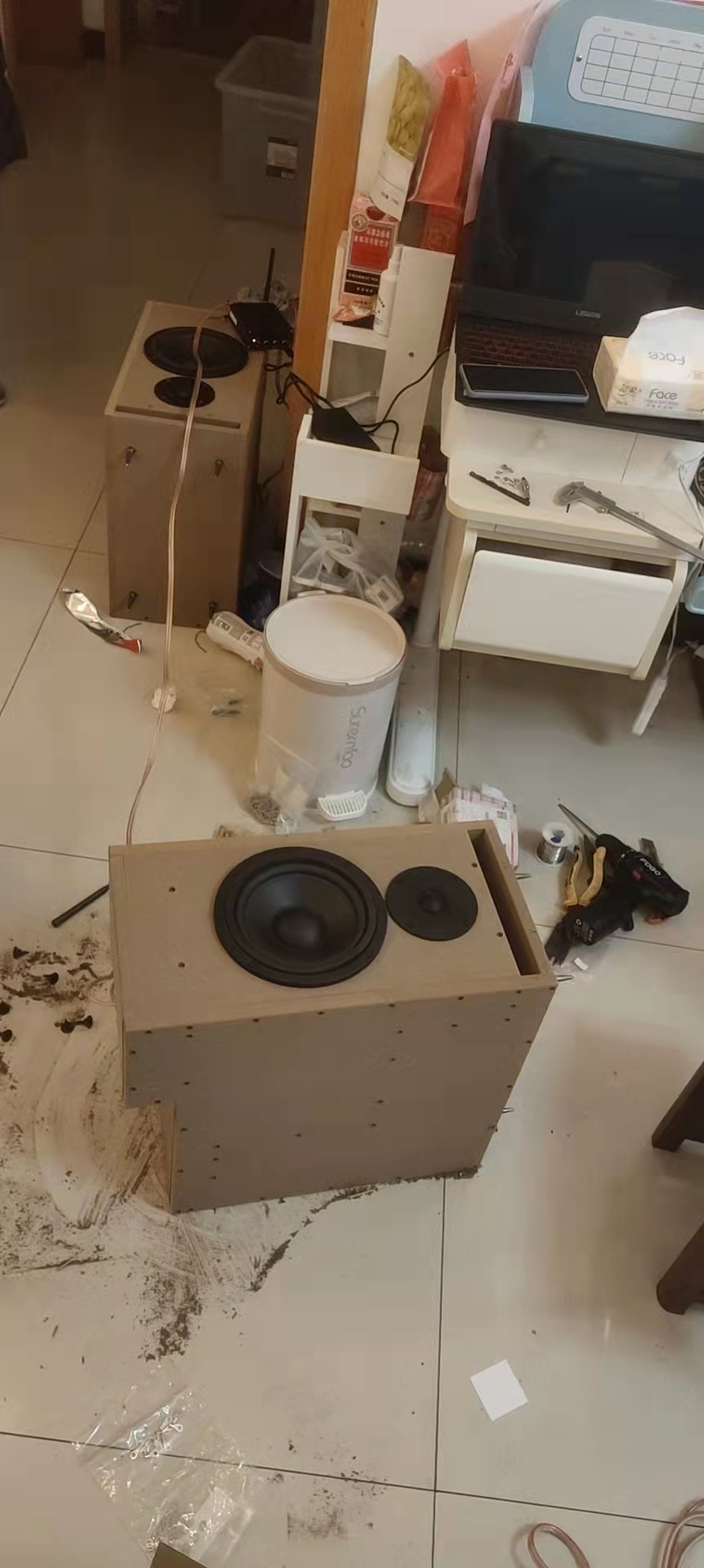

http://www.m5home.com/blog//uploadfiles/20220217211757_72728.jpg


http://www.m5home.com/blog//uploadfiles/20220217211752_86173.jpg


http://www.m5home.com/blog//uploadfiles/20220217211748_49663.jpg


http://www.m5home.com/blog//uploadfiles/20220217211221_23318.jpg


http://www.m5home.com/blog//uploadfiles/20220217211803_33186.jpg


http://www.m5home.com/blog//uploadfiles/20220217211809_37967.jpg

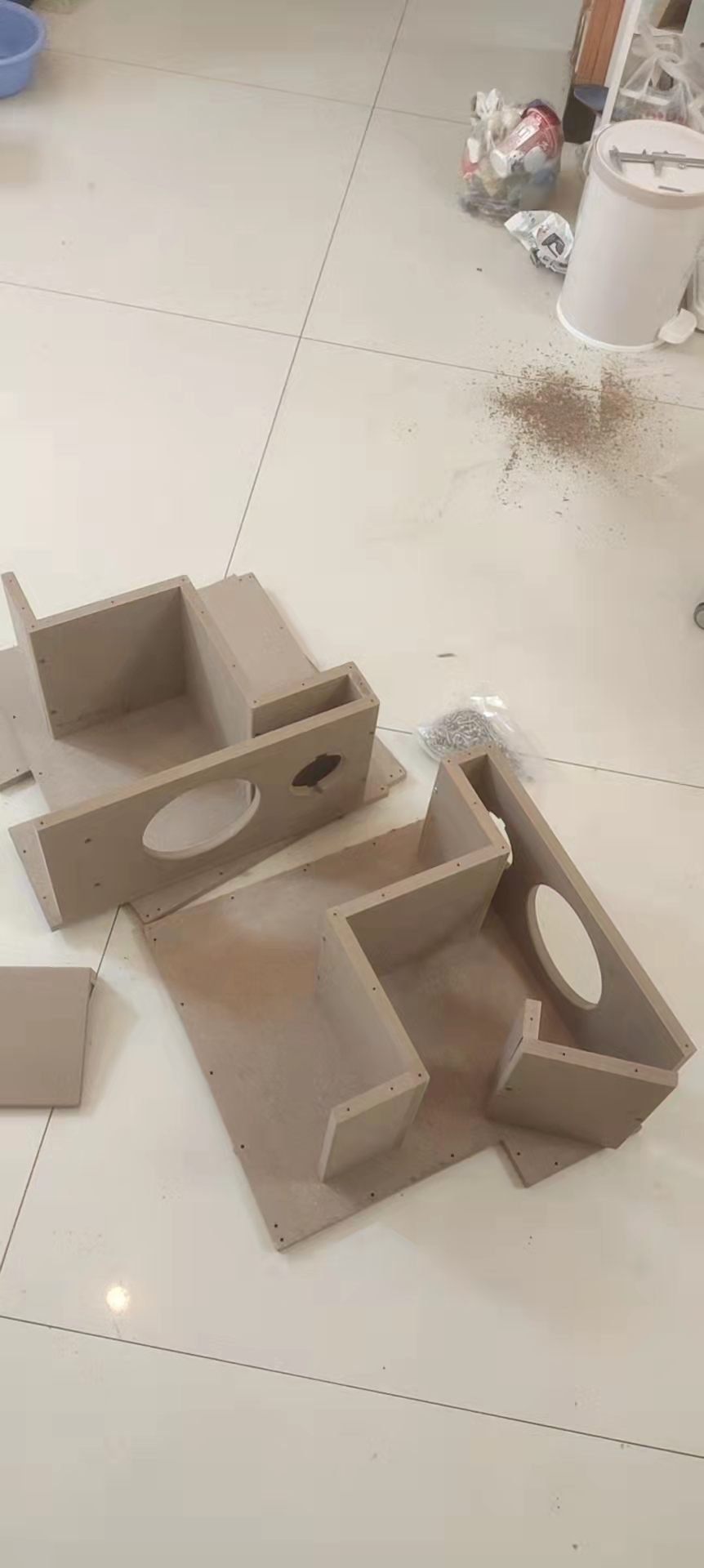

图纸是使用solidworks2019画的,螺丝孔,沉孔那些都已经处理好,使用15mm的高密度板加工即可.


整个工程文件在此下载:

http://www.m5home.com/blog//uploadfiles/xiaomaque.part1.rar

http://www.m5home.com/blog//uploadfiles/xiaomaque.part2.rar
