欢迎来到老马的领地~ 这是“压风式散热底座”发明者的个人网站:) 本人QQ:80524554,用户群1:562279766
名字就叫“压风式散热底座”,因为原理就是把空气压入笔记本内部进行强制冷却。


我自己机器(ACER5552G)也是三十多度的降温。

几经折腾,终于出来了样品。想DIY的朋友请自己下载DIY资料:

链接: https://pan.baidu.com/s/1kUFu8L5?pwd=xut4 提取码:xut4

要成品的,请访问我的淘宝店地址:  http://m5home.taobao.com/

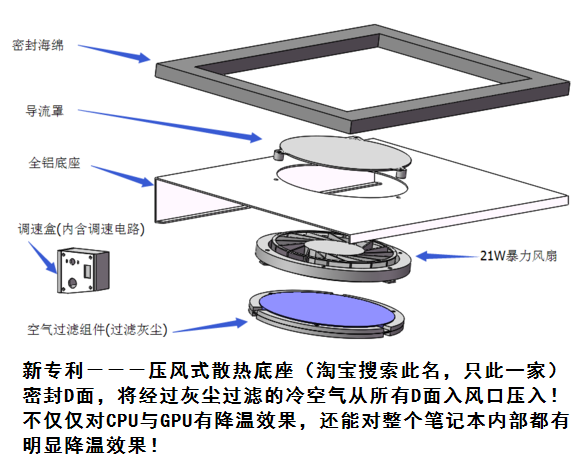

先上结构图:

http://www.m5home.com/blog//uploadfiles/ed33c895d143ad4bc583eeec8a025aafa40f0668_79817.png

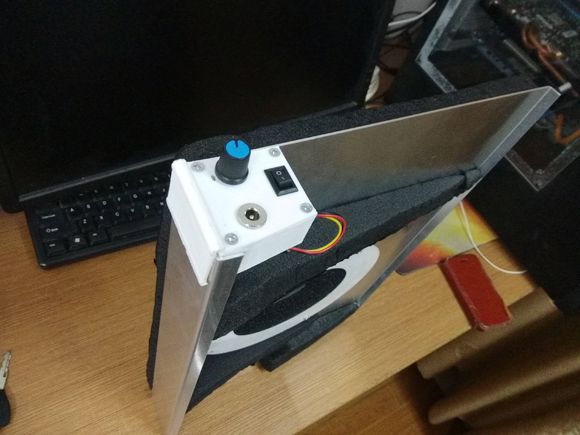

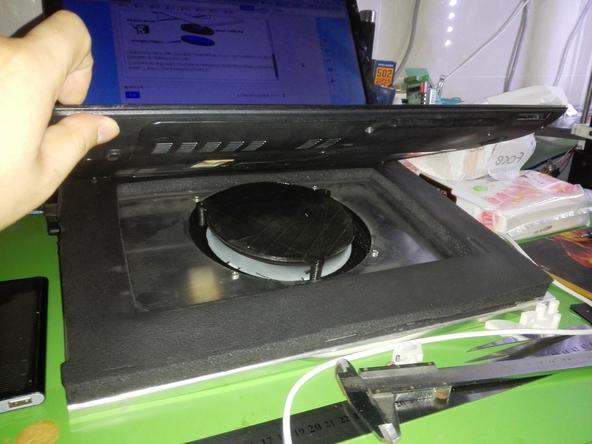

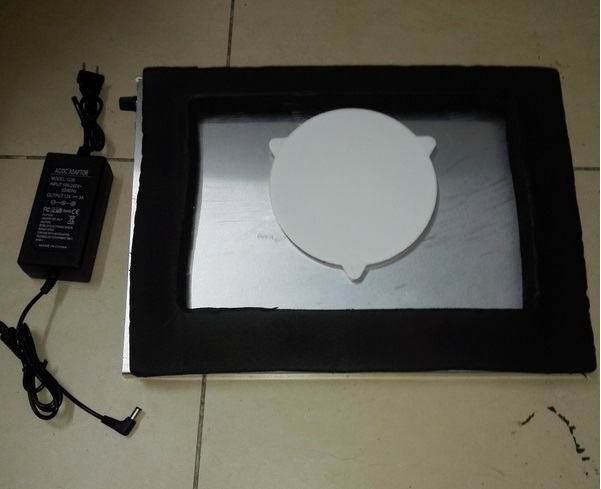

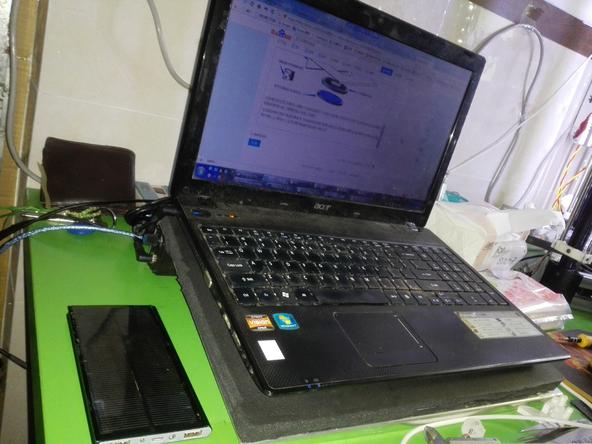

再上实物图:

http://www.m5home.com/blog//uploadfiles/11_79315.jpg


http://www.m5home.com/blog//uploadfiles/44_91944.jpg


http://www.m5home.com/blog//uploadfiles/55_51727.jpg


http://www.m5home.com/blog//uploadfiles/66_41955.jpg


原理方面,简单来说就是密封笔记本D面,再以高风压的涡轮风扇把经过灰尘过滤网的冷空气压入笔记本内部。

这样的话既实现了灰尘大大减少(有过滤嘛),又实现了超强降温效果(毕竟整个D面所有入风口都被压入冷空气,而不仅仅是笔记本内部风扇所在的进风口)。

目前的样机材料大约还剩下几十套,出完了就开始众筹了。

样机的全铝底座由CNC加工,所以成本很高,因此卖价也高,量产后会采用塑料底座,这样可以省几十。


************************************** 2022-04-01:
